Solarpanel gemahlenen Rack

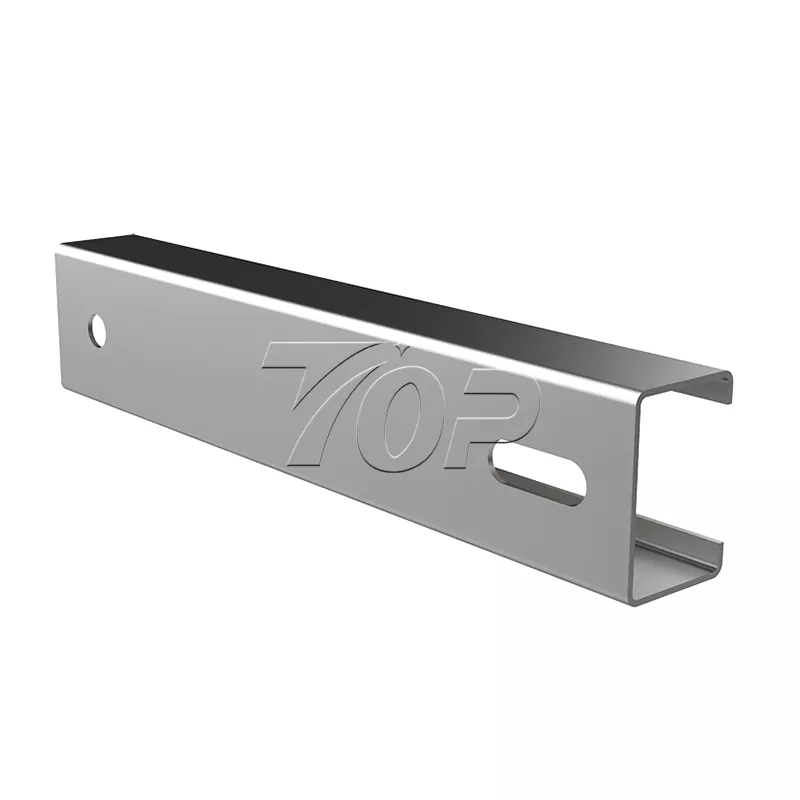

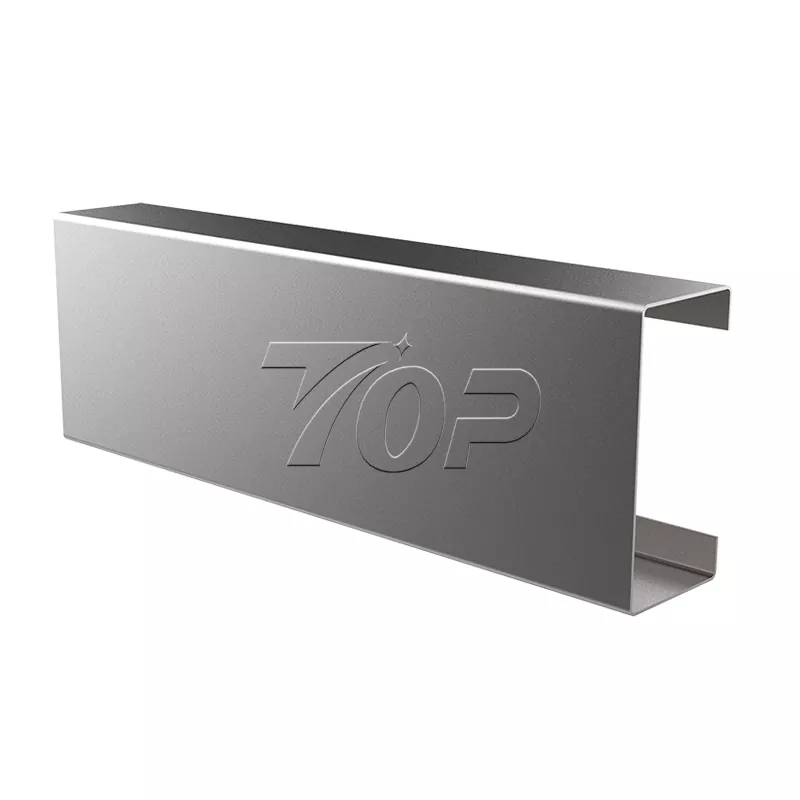

Top-Energie entworfene und erzeugte C-förmige Solarplattenmontage-Rack wird hauptsächlich als Hauptstrukturmaterial verwendet. Hat ein hohes Verhältnis von Stärke zu Gewicht. Dieses Sonnensystem für das Erdungsmontieren kann das Gewicht des gesamten Stützsystems verringern und gleichzeitig eine ausreichende Tragfähigkeit sicherstellen. Die leichteren Klammern sind während des Transports und der Installation bequemer und verringern gleichzeitig die Anforderungen an die Tragverlagerung des Fundaments.

Produktparameter

Hochfestes Material: Heißer Dip -verzinktes Stahl (HDG) oder anodiertes Aluminium bietet eine hervorragende Korrosionsbeständigkeit und strukturelle Festigkeit mit einer Lebensdauer von mehr als 25 Jahren.

Modulares Design: Solar Panel Ground Mount Rack unterstützt schnelle Montage und Einstellung, kompatibel mit einer Vielzahl von Solarpaneelgrößen.

Windbeständigkeit: Durch optimierte gemahlene Sonnenregal -Struktur -Konstruktion und Fundamentfixierung können die Windgeschwindigkeit über 60 m/s für Hochwinddruckbereiche geeignet sein.

Flexibler Installationswinkel: Stützen Sie den festen Neigungswinkel (15 ° -60 °) oder die saisonale Winkelanpassung, um die Effizienz der Stromerzeugung zu maximieren.

Umweltschutz und geringer Wartung: Keine Betonstiftung, senken Sie die Bauverschmutzung, die Kosten für die Bauwartung.

Installationsmodus

1 Vorbereitung auf die Installation

Standortüberprüfung: Überprüfen Sie die Flachheit des Bodens und die Art des Bodens (Ankerschrauben oder Betonfundamente werden empfohlen).

Tools -Liste: Elektrische Bohrer, Schraubenschlüssel, Level, Ankerschraubenmontage (optional).

2 Installationsverfahren

Foundation Fixation:

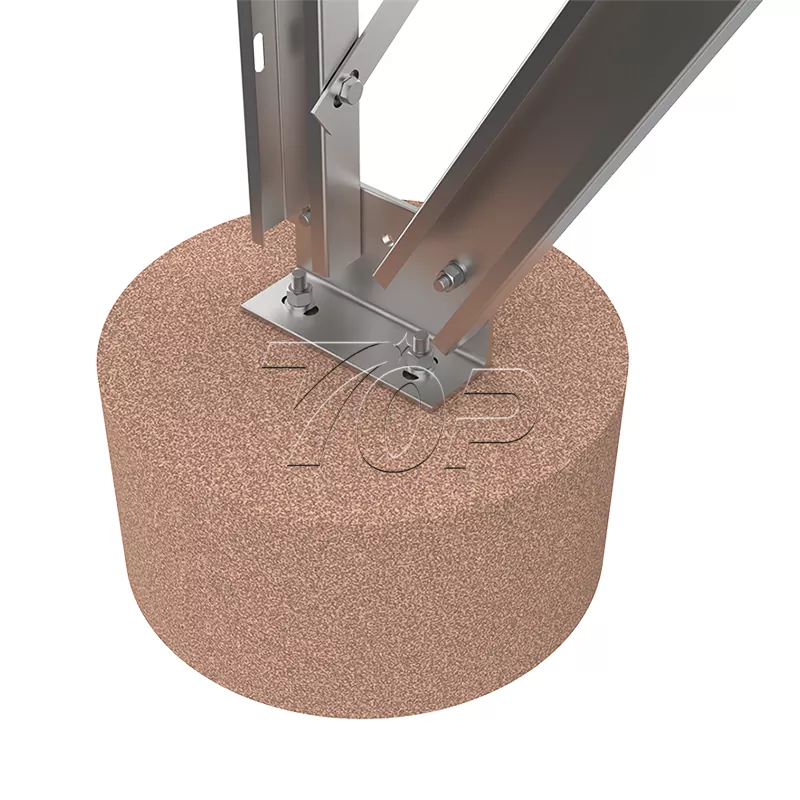

Wenn Betonbasen verwendet werden: Gießen Sie Betonpfeiler mit einer Tiefe von mindestens 80 cm und stützen Sie die Basisschrauben ein.

Wenn Sie Ankerschrauben verwenden (empfohlen): Schrauben Sie die Schrauben in den Boden zur Auslegungstiefe (normalerweise 1,2-2 m).

Unterstützungsversammlung:

Fixieren Sie die C-förmige Stahlsäule vertikal auf dem Fundament und ziehen Sie sie mit Schrauben fest.

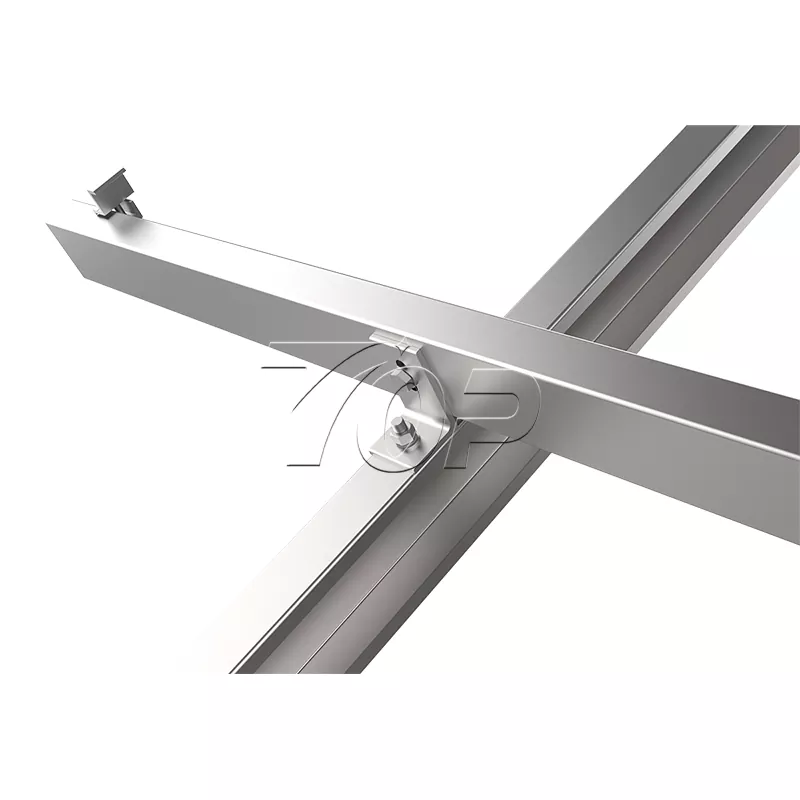

Installieren Sie Querstützenstrahlen und diagonale Klammern, um sicherzustellen, dass die Struktur der Solarpaneel gemahlenen Rackstruktur (kalibrieren Sie mit einem Pegel).

Solarmodule installieren:

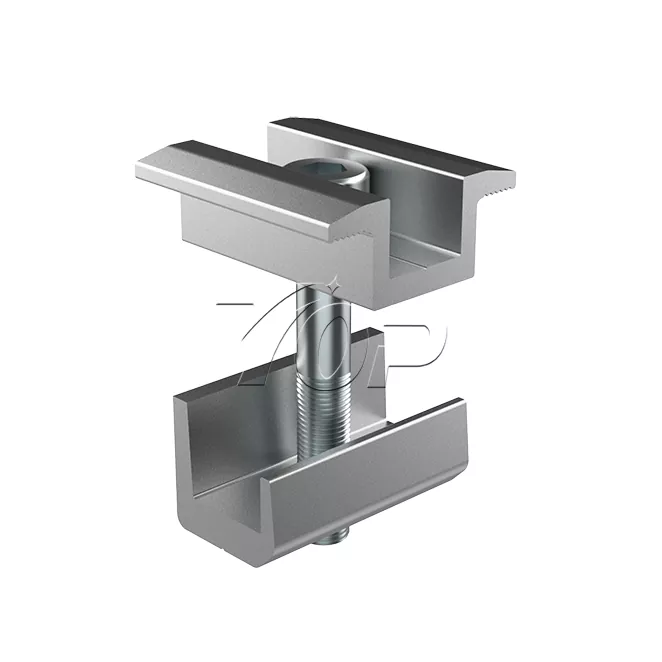

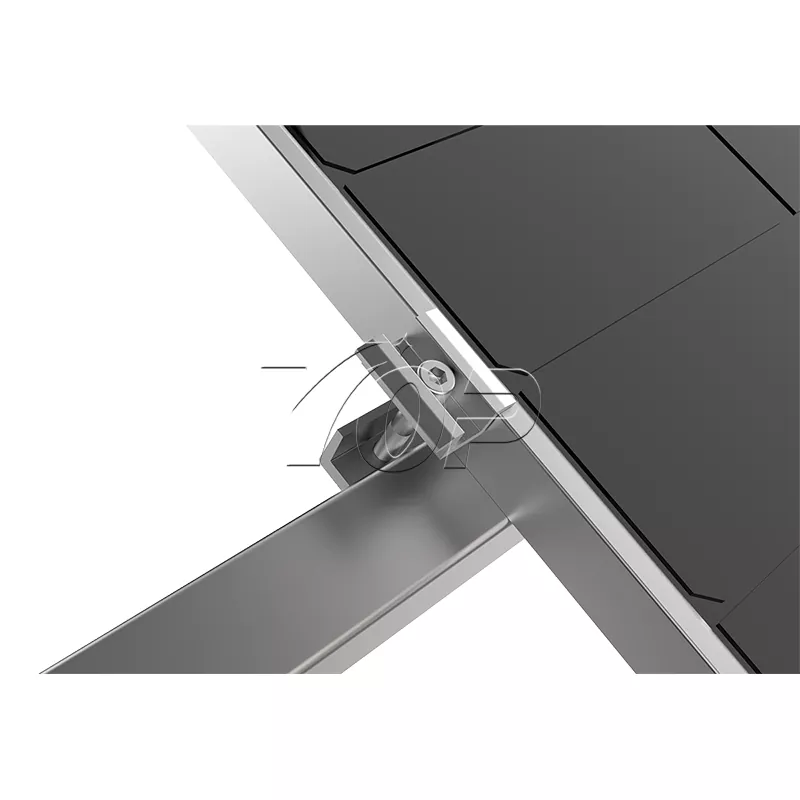

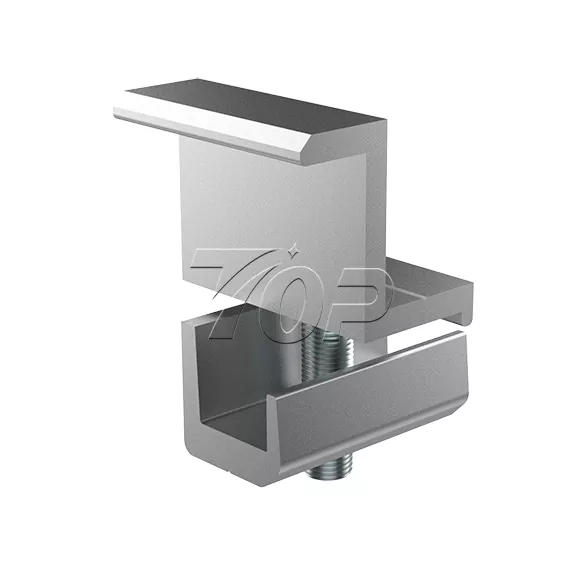

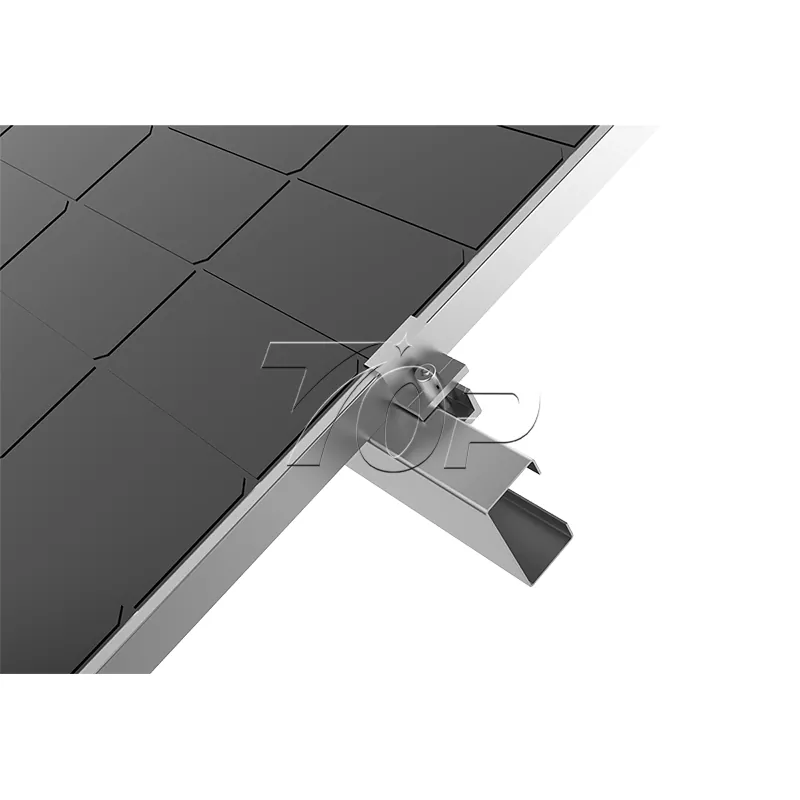

Die Solarmorde werden auf den Strahl platziert und mit einer Aluminium -Legierungsklemme befestigt, um einen gleichmäßigen Abstand zu gewährleisten (empfohlener Abstand ≥ 10 cm für die Wärmeableitung).

Erdung und Inspektion:

Schließen Sie das Bodenkabel mit dem Stützsystem und dem Testwiderstand (≤ 5 Ω) an.

Vollständige Untersuchung der Bolzendichtheit und strukturelle Stabilität.

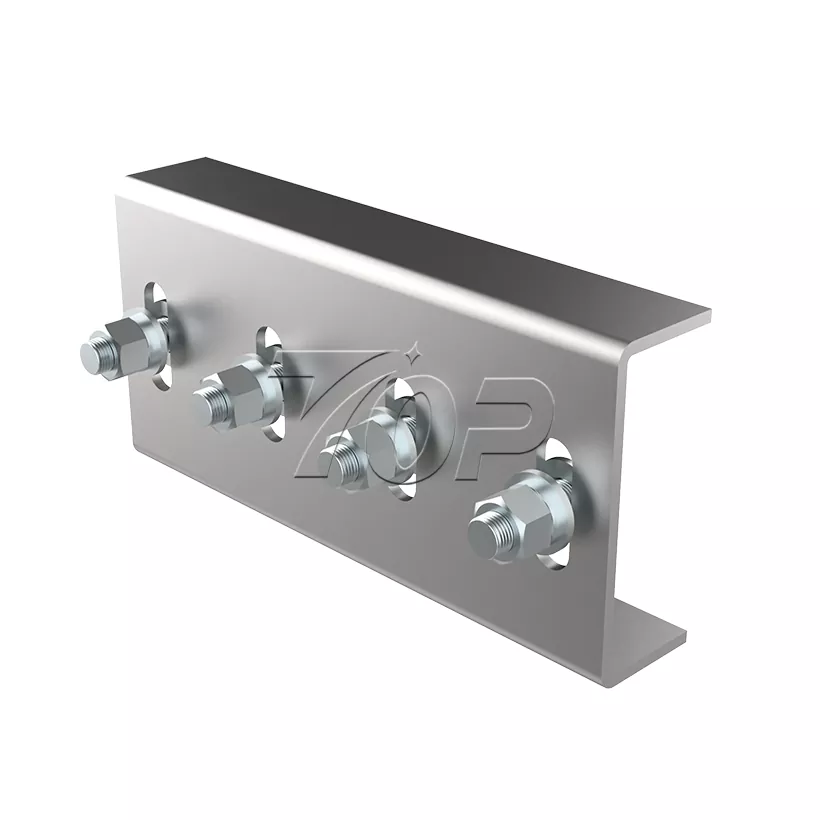

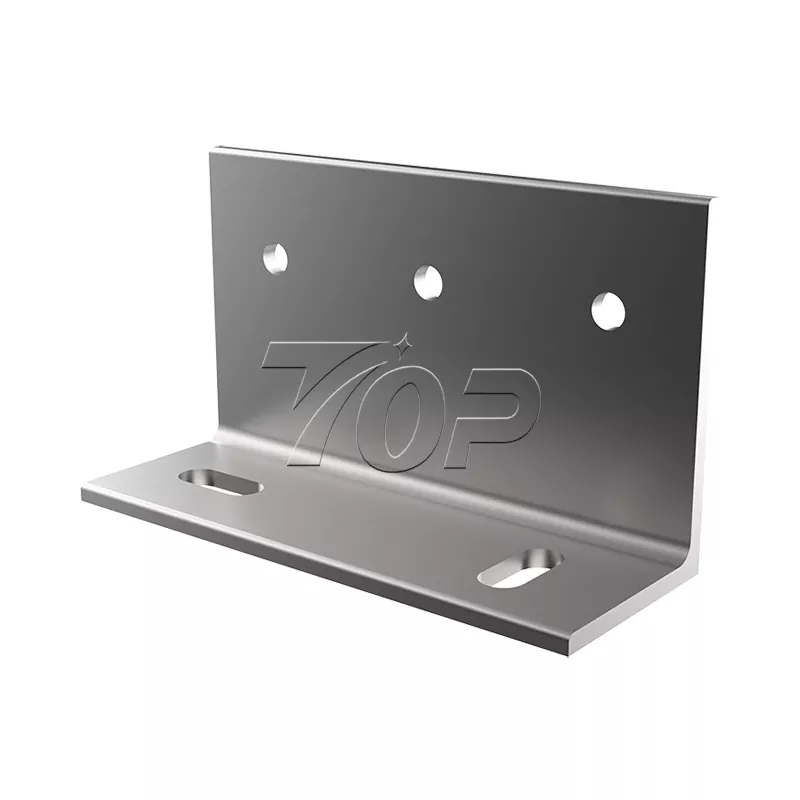

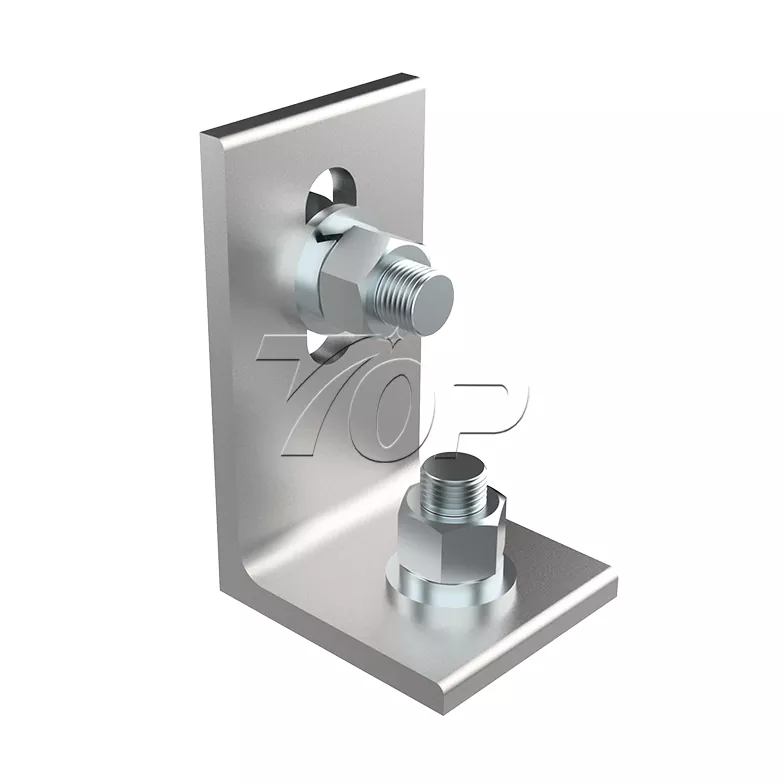

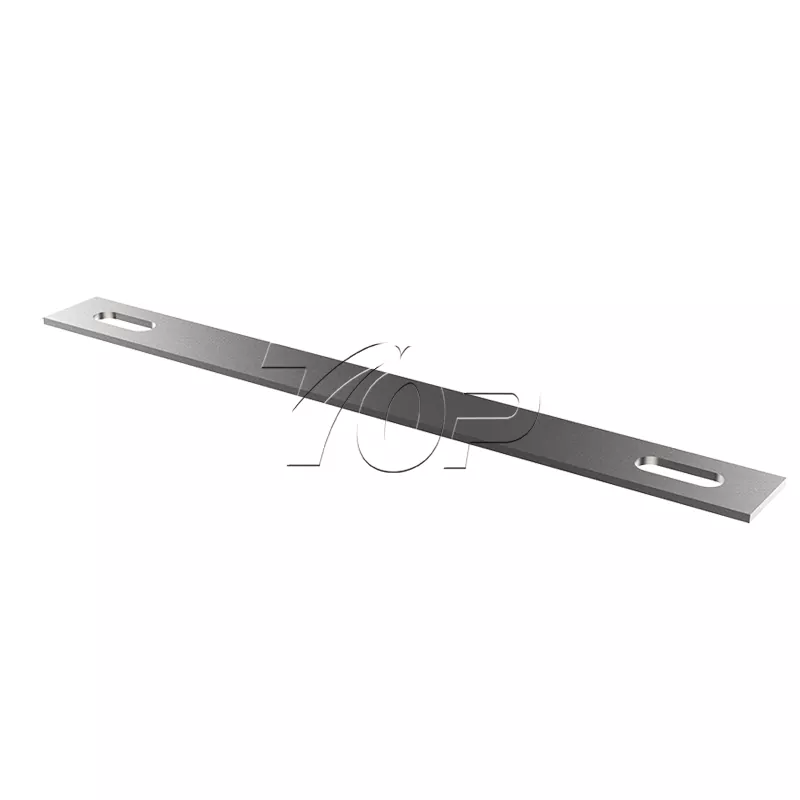

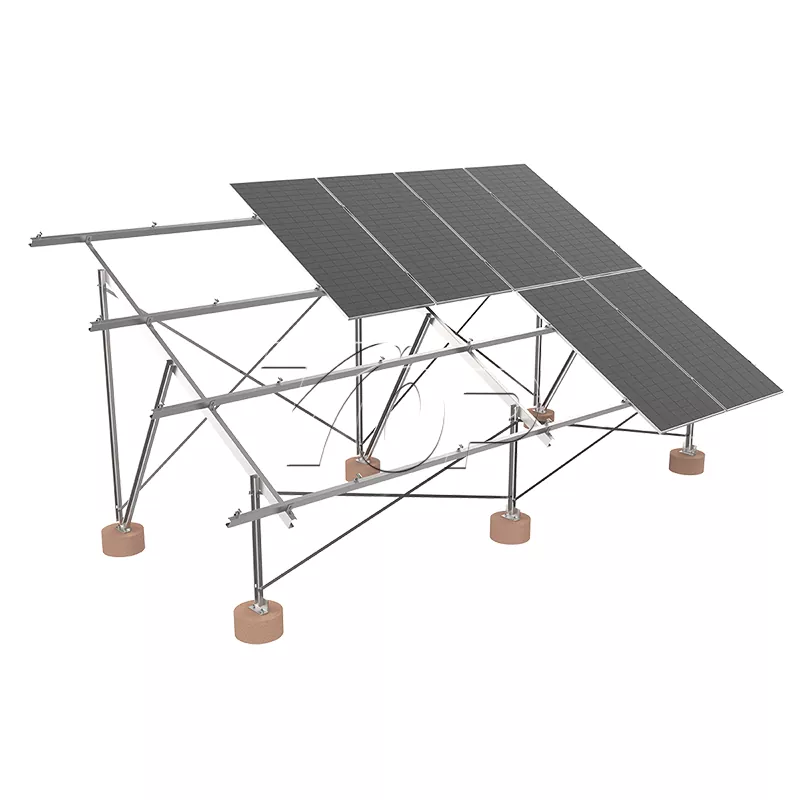

Produktshow

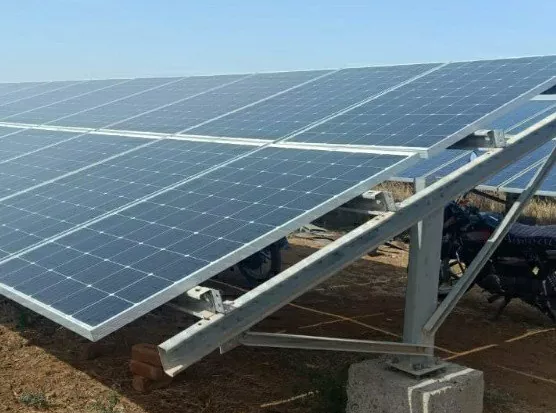

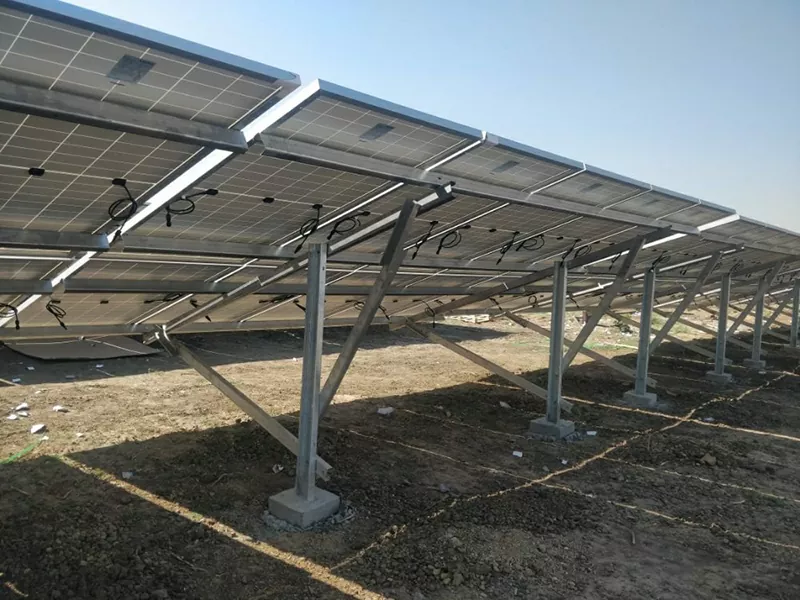

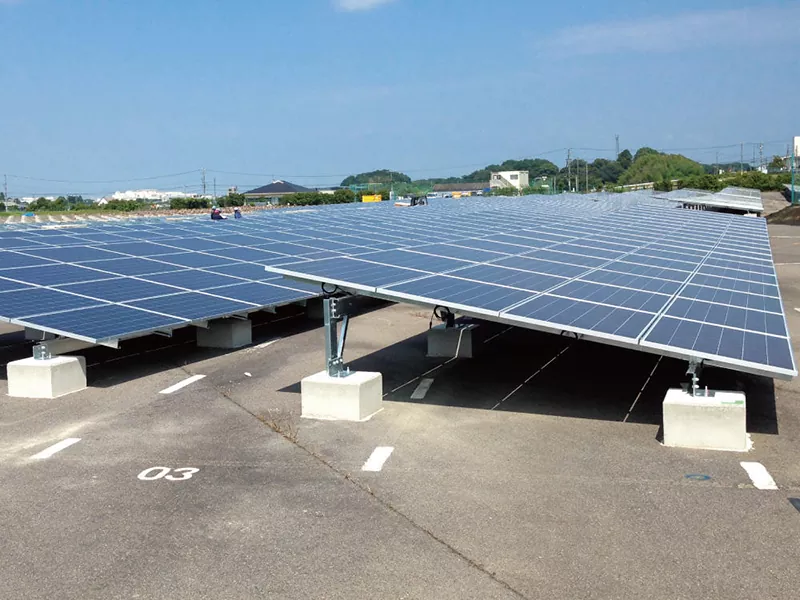

Produktanwendung
